Нагреватели для полиграфического оборудования
От выбора нагревателя напрямую зависит качество сушки, ламинирования и тиснения в полиграфии. В статье разобраны основные виды ТЭНов: керамические ИК, миканитовые, гибкие, патронные, трубчатые и кварцевые. Узнайте, как подобрать идеальное решение под ваши задачи, избежать перегрева и наладить выпуск продукции без брака.
Содержание статьи:
Нагреватели для полиграфического оборудования
Современное полиграфическое производство невозможно представить без точного температурного контроля. Нагревательные элементы играют ключевую роль в обеспечении качества печати, скорости производственных процессов и долговечности оборудования. От правильности выбора и надежности нагревателей напрямую зависит, насколько равномерно будут высыхать чернила, насколько качественно пройдет ламинирование и насколько точно будет выполнено горячее тиснение.
Каждый тип полиграфического оборудования предъявляет свои специфические требования к нагревательным системам. Сушка чернил требует быстрого и равномерного прогрева без повреждения бумаги, ламинирование нуждается в стабильной температуре по всей площади прижимных валов, а горячее тиснение предполагает точный локальный нагрев сложных пресс-форм. Понимание этих особенностей позволяет подобрать оптимальное решение для каждого технологического процесса.
Какие нагреватели используются в полиграфии
В полиграфическом оборудовании применяются различные типы нагревательных элементов, каждый из которых разработан для решения конкретных производственных задач. Выбор зависит от требуемой температуры, скорости нагрева, конфигурации оборудования и типа обрабатываемого материала. Основные виды нагревательных элементов для широкого спектра полиграфического оборудования включают:
| Тип нагревателя | Основное применение | Рабочая температура | Ключевое преимущество |
|---|---|---|---|
| Керамический ИК | Сушка чернил и УФ-лаков | 200–600 °C | Высокий КПД, глубокое проникновение излучения |
| Гибкий ТЭН | Пресс-формы горячего тиснения | до 500 °C | Плотный контакт со сложной геометрией формы |
| Плоские миканитовые нагреватели | Ламинаторы, термопрессы | 180–250 °C | Равномерный нагрев больших плоских поверхностей |
| Патронный нагреватель | Локальный нагрев валов и штампов | до 400 °C | Компактность и высокая удельная мощность |
| Трубчатые электронагреватели (ТЭНы) | Воздушные сушильные камеры | 80–150 °C | Надежность и адаптивность под разные конфигурации |
| Кварцевые нагреватели | Мгновенная сушка, активация клея | 300–500 °C | Минимальная инерционность, быстрый старт |
Каждый из этих типов нагревателей обладает уникальными характеристиками, позволяющими эффективно решать специфические задачи полиграфического производства.
Керамические инфракрасные нагреватели для сушки
Инфракрасные нагреватели широко используются для сушки чернил и УФ-лаков в цифровой и офсетной печати. Принцип их работы основан на излучении электромагнитных волн в инфракрасном спектре, которые передают энергию непосредственно материалу без нагрева окружающего воздуха. Это фундаментальное отличие от конвекционных методов сушки обеспечивает высокую энергоэффективность процесса. При сушке чернил и УФ-лаков инфракрасные нагреватели способны быстро и эффективно прогревать поверхность, что способствует быстрому испарению растворителей и полимеризации лака. Это позволяет значительно ускорить производственный процесс, так как сушка происходит быстрее, чем при использовании традиционных методов, обеспечивая равномерное высыхание даже на высокоскоростных линиях.
В рулонных печатных машинах ИК-элементы интегрируются в зоны промежуточной и финишной сушки, что предотвращает смещение цветов и улучшает адгезию красок. Их КПД достигает 60–80%, а температура регулируется в диапазоне 200–600 °C. Ключевыми преимуществами таких нагревателей являются высокая эффективность сушки за счет глубокой проникающей способности излучения, существенное энергосбережение, равномерное распределение температуры, предотвращающее дефекты, устойчивость к высоким температурам, а также минимизация выделения летучих органических соединений, что делает процесс более экологичным.

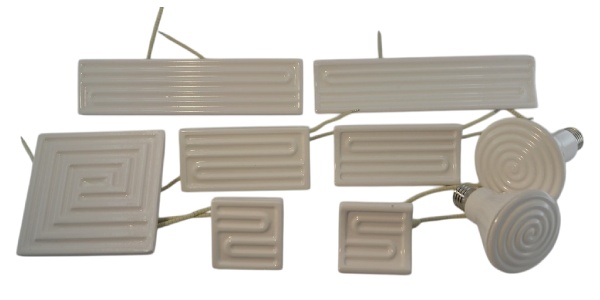

Керамические инфракрасные нагреватели для сушильных камер
Гибкие ТЭНы для пресс-форм и машин для горячего тиснения
Гибкие формируемые ТЭНы представляют собой удобный способ высокотемпературного нагрева металлических пресс-форм, включая пресс-формы полиграфических машин. Такие нагреватели способны обеспечивать стабильную температуру до 500 °C и легко монтируются в специально подготовленные канавки, что обеспечивает равномерное распределение тепла по всему объему формы. Использование формируемых ТЭНов позволяет достичь плотного контакта со стенками пресс-формы, что особенно важно в условиях высоких механических нагрузок, характерных для полиграфического производства. Гибкие ТЭНы имеют преимущества перед патронными и миканитовыми нагревателями, обеспечивая более эффективный и быстрый нагрев сложных форм, что значительно повышает качество и скорость процессов печати и формования.
Главными плюсами данных элементов являются их гибкость и адаптивность к различным конфигурациям, идеальный равномерный нагрев без холодных зон, высокая энергоэффективность, устойчивость к термическим и механическим воздействиям, а также простота установки и настройки под параметры конкретного процесса.

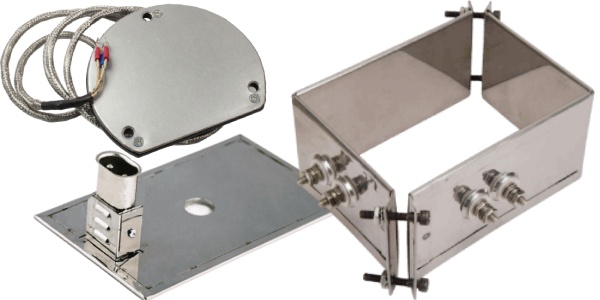

Плоские миканитовые нагреватели для прессов горячего тиснения и ламинаторов
Плоские миканитовые нагреватели активно применяются в термопрессах, машинах для горячего тиснения и ламинаторах, где требуется точный и равномерный нагрев рабочих поверхностей. Основу таких нагревателей составляет миканит — слоистый материал из слюды, обладающий уникальными теплофизическими свойствами. Благодаря высокой теплопроводности слюды и диэлектрическим свойствам, миканитовые нагреватели обеспечивают быстрый нагрев прижимной пластины ламинатора или термопресса с равномерным распределением температуры. Это обеспечивает высокую эффективность нагрева и предотвращает перегрев отдельных участков, что критически важно для получения качественного результата.
В прессах для тиснения кожи или фольги они поддерживают температуру 180–250 °C, необходимую для активации клеевых слоев или переноса металлизированных покрытий. Их преимущества заключаются в высокой эффективности нагрева, длительном сроке службы благодаря прочностным характеристикам, универсальности применения в различных производственных процессах и экономии энергии за счет низкого энергопотребления.
Плоские нагреватели для прессов горячего тиснения и ламинаторов
Патронные нагреватели для термопрессов и ламинаторов
Патронные пальчиковые нагреватели — другой распространенный тип нагревательных элементов для подогрева металлических пресс-форм и штампов в оборудовании горячего тиснения, а также для подогрева валов ламинатора. Патронные нагреватели для горячего тиснения чаще всего изготавливаются из нержавеющей стали или латуни, что обеспечивает устойчивость к коррозии и высоким механическим нагрузкам.
Нагреватели монтируют в специальные отверстия, обеспечивая локальный нагрев с точностью до ±1 °C. Благодаря удельной мощности до 1000 Вт на элемент они быстро достигают рабочих температур, что критично для процессов тиснения фольги, кожи или ламинирования полимерных материалов. Ключевое преимущество перед плоскими нагревателями — способность работать в условиях ограниченного пространства при сохранении высокой теплопередачи. Равномерный нагрев, компактные размеры, долговечность и простота в установке делают патронные нагреватели незаменимыми для оборудования, где требуется точный локальный нагрев в стесненных условиях.
Трубчатые нагреватели для машин офсетной печати
Трубчатые электронагреватели (ТЭНы) часто выступают основой для систем горячего воздуха, используемых в сушильных камерах при постпечатной обработке. В системах горячего воздуха ТЭНы нагревают воздух, который затем принудительно распределяется вентиляторами через теплообменники. Это способствует нагреву таких компонентов, как валики, печатные формы и другие элементы машины, что важно для получения качественного печатного изображения. Например, в офсетных машинах ТЭНы монтируются в сушильные модули, где нагревают воздух до 80–150 °C для испарения растворителей из красок.
Преимущества воздушных ТЭНов включают эффективность и равномерность нагрева, долговечность благодаря использованию прочной нержавеющей стали, универсальность адаптации под различные конфигурации печатных машин, низкое энергопотребление и простоту планового обслуживания.

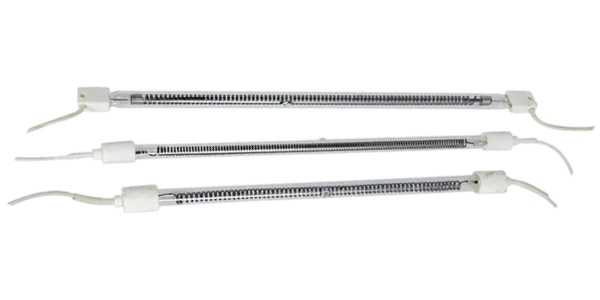

Стеклянные нагреватели для сушильных машин и ламинаторов
Стеклянные кварцевые нагреватели применяются в сушильных установках и ламинаторах, где требуется точный и равномерный нагрев с минимальной инерционностью. Кварцевое стекло, обладающее термостойкостью до 1200 °C и прозрачностью в инфракрасном диапазоне, служит идеальным материалом для таких элементов.
Нагреватели представляют собой кварцевые трубки или панели с вольфрамовыми или нихромовыми нитями внутри, которые генерируют ИК-излучение с длиной волны 1–5 мкм. Это обеспечивает быстрый нагрев до 300–500 °C за 10–15 секунд и направленную передачу энергии материалу, например, для сушки УФ-красок в рулонных печатных машинах или активации клеевых слоев в пленочных ламинаторах. Их преимуществами являются равномерное нагревание, предотвращающее перегрев, долговечность и устойчивость закаленного стекла к механическим воздействиям, а также энергоэффективность и простота замены.
Стеклянные нагреватели для полиграфического оборудования
Часто задаваемые вопросы:
Итог
Выбор правильных нагревательных элементов для полиграфического оборудования напрямую влияет на качество продукции и эффективность производства. Наша компания является прямым производителем и предлагает заказать ТЭНы, миканитовые, керамические и кварцевые нагреватели напрямую с завода без посредников. Такой подход гарантирует оптимальную закупочную цену, строгий контроль качества и возможность индивидуального проектирования под габариты вашего оборудования.
